KYLIN-770

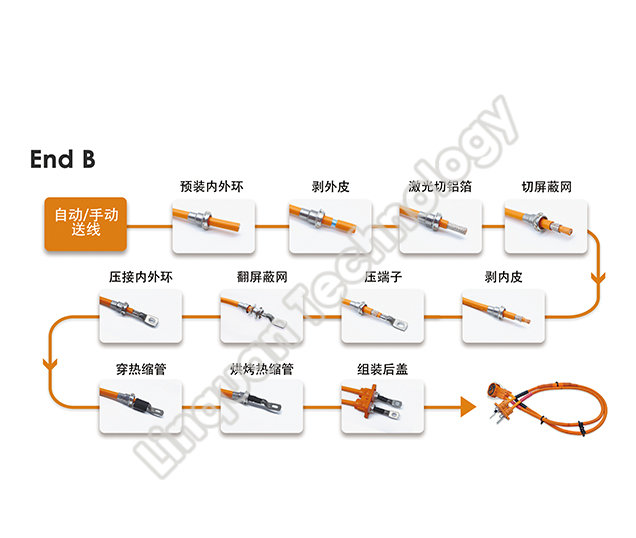

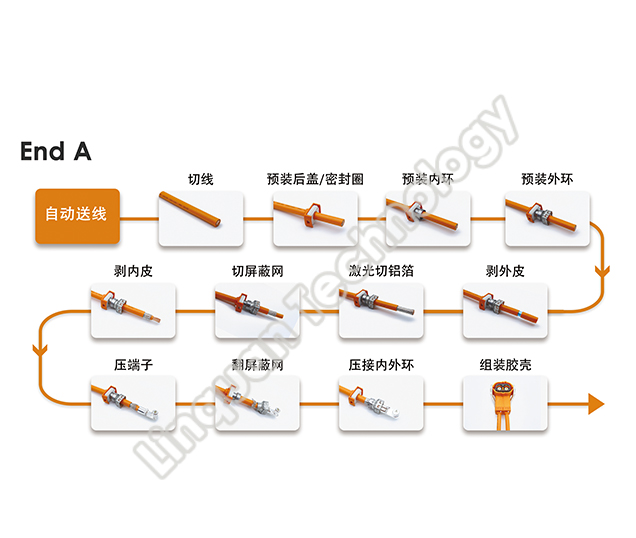

主要用于高压线缆的自动化加工，可完成自动送线、剥外皮、切编织网、
切铝箔、穿金属环，金属环压接、内芯剥皮、端子压接、胶壳插入、胶壳
上后盖。
整机采用PLC总线控制通讯，全伺服动力系统，性能稳定。
显示屏操作，所有加工参数可以保存，生产内容可根据需求编辑和派单。
采用进口伺服马达、CCD视觉检测功能，过程品质实时监控，保证产品良
品率。
压接机采用高精度伺服电机与PM-01压力管理系统，压接精度高稳定性强，
压接过程实时监控。
技术参数
| 适用线材 | 2.5mm²-16mm² (AWG 14 – 5) | 加工长度 | 300-9999mm |
| 功率 | 20KW | 产能 | 200pcs/hr |
| 电源 | 3相380V/50HZ | 气源 | 0.5Mpa-0.7Mpa |
| 剥外皮功能 | 0-60mm | 激光剥铝箔 | 3-50mm |
| 剥内皮功能 | 0-55mm | 屏蔽网切割范围 | 5-55mm，切割精度±0.4mm |
| 压着能力 | 15KN | 屏蔽网翻转 | 5-20mm |
| 生产节拍 | 单端≤18S（一个端子线束） | 端子压接 | 外环压接机头15T，端子压接机头10T |
| 过程监控 | CCD(切割/剥离/卷) 压接能力监测 防水/导电性能测试 | 尺寸 | L8150*W1450*H1800mm |
| 功能 | 自动送线、穿金属环、剥外皮、激光切铝箔、切屏蔽网、 翻屏蔽网、金属环压接、剥内层绝缘皮、端子压接、 胶壳插入、胶壳上后盖 | 重量 | 3000KG |

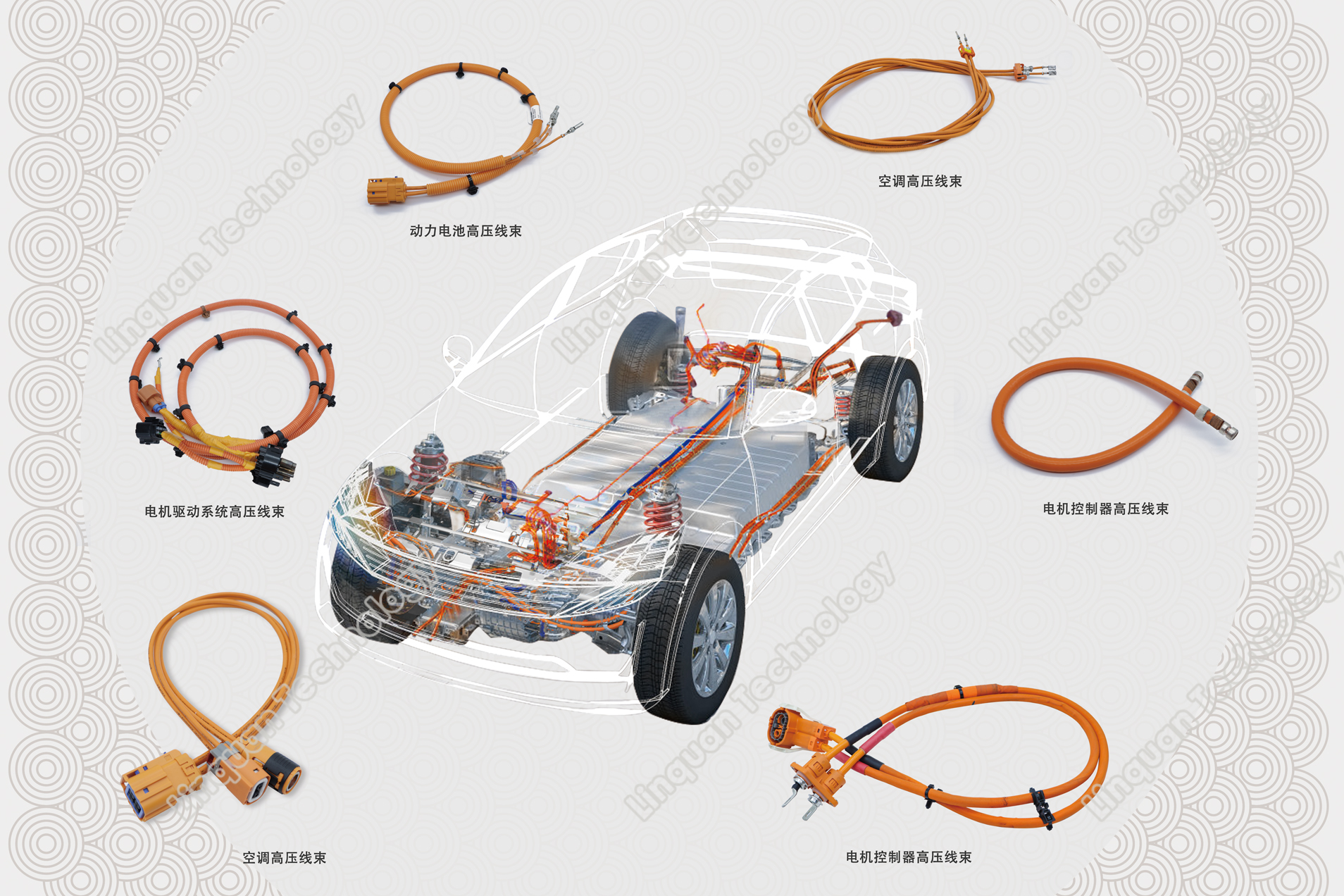

新能源汽车高压线束
麒麟系列成员
KYLIN-780
16-120mm²全自动大平方高压线束加工
KYLIN-770
2.5-16mm²全自动小平方高压线束加工
KYLIN-760
高压线束穿防水栓，剥内皮，端子压接一体机
KYLIN-750/740
高压线束剥内外皮，切，翻屏蔽网
Kylin-770/780是为高压线束生产组装量身打造的全自动平台。
可适用于多种类高压线缆类型加工，包括：新能源汽车、新能源汽车充电器、直流/交流充电桩、动力电池、电动机控制器等。
具备独特的高柔性模块化结构，可帮助多样化的高压线束加工工站集成。
尖端的工艺、完美的设计能够帮助用户打造具备智能化、数字化、网联化的智慧工厂，降低生产成本，提高生产效率。
所有模块化工站集成于同一软件，操控简单方便。
加工数据可单独保存。
可储存多组产品数据，便于完成不同线束产品的生产换型。
CCD视觉检测（TDVM-1）
一体化质量监控模块，可对剥皮、压接、芯线实施高效检测。
采用三棱镜设计，可进行360°无死角检测，及时发现不良品，提高生产效率。
能够保留长达6年的检测记录，且可追溯性强。
CCD检测机构
360°CCD检测画面
360°CCD检测机构（配备棱镜）
