KYLIN-780


主要用于高压线缆的自动化加工,可完成自动送线、剥外皮、切编织网、
切铝箔、穿金属环,金属环压接、内芯剥皮、端子压接、胶壳插入、胶壳
上后盖。

整机采用PLC总线控制通讯,全伺服动力系统,性能稳定。

显示屏操作,所有加工参数可以保存,生产内容可根据需求编辑和派单。

采用进口伺服马达、CCD视觉检测功能,过程品质实时监控,保证产品良
品率。

压接机采用高精度伺服电机与PM-01压力管理系统,压接精度高稳定性强,
压接过程实时监控。

技术参数

适用线材16mm²-120mm² 加工长度600-9999mm
功率20KW产能200pcs/hr
电源3相380V/50HZ气源0.5Mpa-0.7Mpa
剥外皮功能0-60mm激光剥铝箔3-50mm
剥内皮功能0-55mm屏蔽网切割范围5-55mm,切割精度±0.4mm
压着能力15KN屏蔽网翻转5-20mm
生产节拍单端≤18S(一个端子线束)端子压接外环压接机头15T,端子压接机头10T
过程监控CCD(切割/剥离/卷)
压接能力监测
防水/导电性能测试
尺寸L15900*W3695*H1900mm
功能自动送线、穿金属环、剥外皮、激光切铝箔、切屏蔽网、
翻屏蔽网、金属环压接、剥内层绝缘皮、端子压接、
胶壳插入、胶壳上后盖
重量4500KG

新能源汽车高压线束

麒麟系列成员

KYLIN-780

16-120mm²全自动大平方高压线束加工

HV Cable Processing Platform KYLIN-780

KYLIN-770

2.5-16mm²全自动小平方高压线束加工

HV Cable Processing Platform KYLIN-760

KYLIN-760

高压线束穿防水栓,剥内皮,端子压接一体机

HV Cable Processing Platform KYLIN-750

KYLIN-750/740

高压线束剥内外皮,切,翻屏蔽网

Kylin-770/780是为高压线束生产组装量身打造的全自动平台。

可适用于多种类高压线缆类型加工,包括:新能源汽车、新能源汽车充电器、直流/交流充电桩、动力电池、电动机控制器等。

具备独特的高柔性模块化结构,可帮助多样化的高压线束加工工站集成。

尖端的工艺、完美的设计能够帮助用户打造具备智能化、数字化、网联化的智慧工厂,降低生产成本,提高生产效率。

所有模块化工站集成于同一软件,操控简单方便。

加工数据可单独保存。

可储存多组产品数据,便于完成不同线束产品的生产换型。

CCD视觉检测(TDVM-1)

一体化质量监控模块,可对剥皮、压接、芯线实施高效检测。

采用三棱镜设计,可进行360°无死角检测,及时发现不良品,提高生产效率。

能够保留长达6年的检测记录,且可追溯性强。

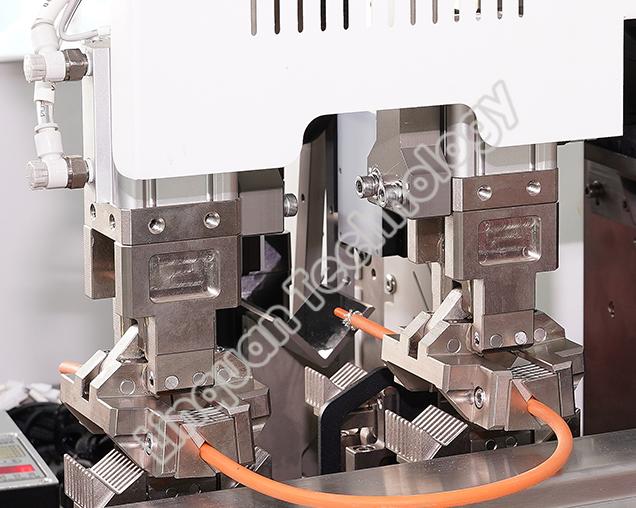

CCD检测机构

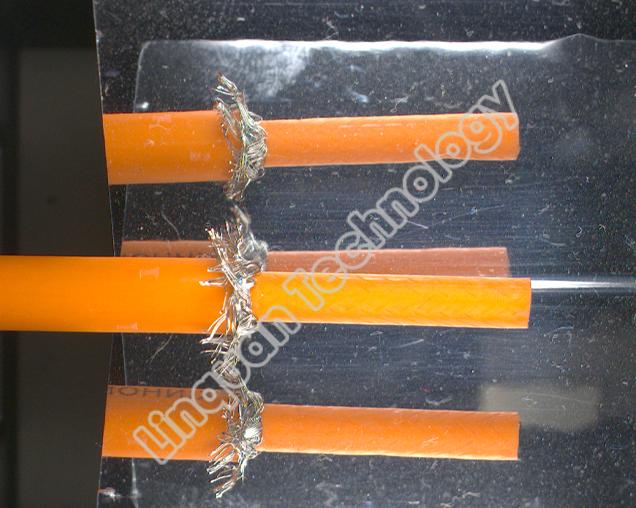

360°CCD检测画面

360°CCD检测机构(配备棱镜)
